放電保護球隙

添加時間：2026-01-03 10:06:50 瀏覽次數：2817

產品詳情

產品簡介：

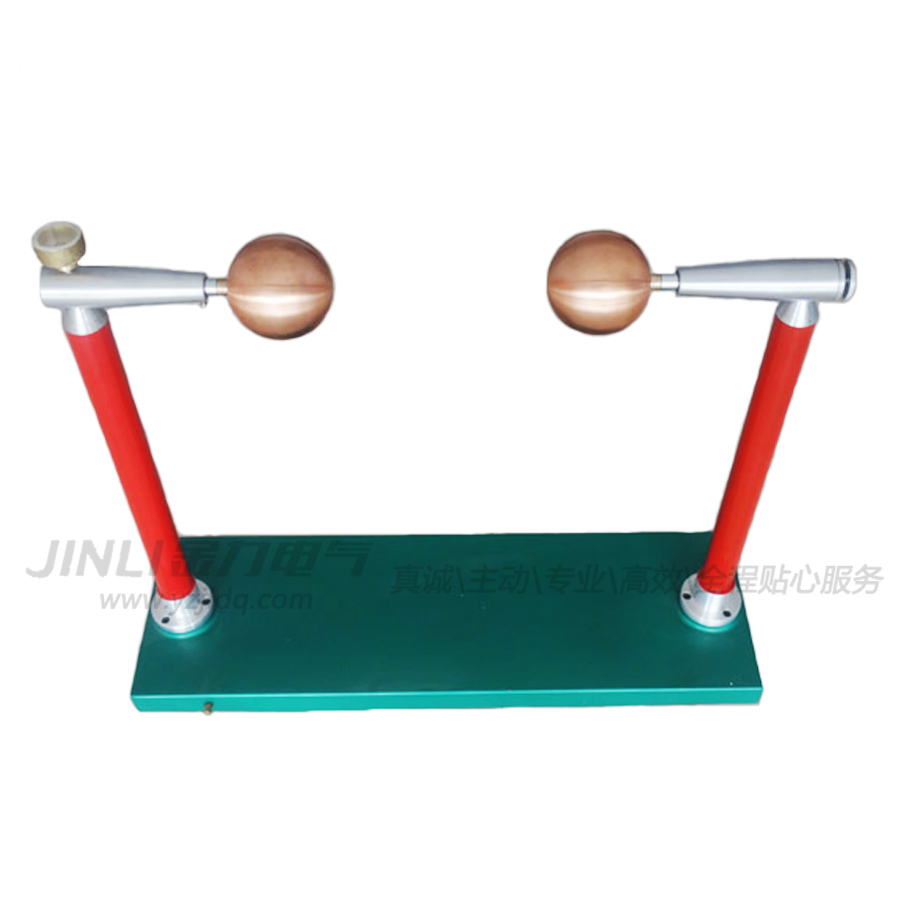

放電保護球隙，是一對直徑相同的球型電極，當其與高壓試驗變壓器、控制臺、調壓器、水電阻等組成成套測試設備后，可在工頻高壓試驗時用于高壓測量及保護被試物品之用。

產品別稱:

放電球隙測壓器、保護球隙測壓器、球隙測定器、放電保護球、放電保護球隙

產品應用:

放電保護球隙在作試驗時將球隙器和試品并聯，球隙器本身串有每伏1歐的保護電阻，先將球隙調整在60%試驗電壓，此時試品應同進接上測定。當球隙放電時，試驗變壓器的低壓側電壓表讀數，（取3-4次平均值）然后按同樣方式測定70%和80%試驗電壓時電壓表讀數，以此三點線值作一曲線（大多計一直線），再延長此曲線（大多為按正比例推算）至所需的試驗電壓值，求得低壓測電壓表的讀數，然后將球隙調整至比試驗電壓高10-15%位置上。作為耐壓試驗過程中可能發生過電壓的放電保護。

產品參數：

放電保護球隙規格	φ50、φ100、φ200
安裝方式	立式、臥式
外形尺寸（50KV）	700300180mm3
重量（50KV）	16kg
外形尺寸（100KV）	900300180mm3
重量（100KV）	20kg
外形尺寸（150KV）	100350200mm3
重量（150KV）	28kg

球隙距離	球直徑
球隙距離	5	6.25	10	12.5	15	25
0.20	8.0
0.25	9.6
0.30	11.2
0.40	14.3	14.2
0.50	17.4	17.2	16.8	16.8	16.8
0.60	20.4	20.2	19.9	19.9	19.9
0.70	23.4	23.7	23.0	23.0	23.0
0.80	26.3	26.2	26.0	26.0	26.0
0.90	29.2	29.1	28.9	28.9	28.9
1.0	32.0	31.9	31.7	31.7	31.7	31.7
1.2	37.6	37.5	37.4	37.4	37.4	37.4
1.4	42.9	42.9	42.9	42.9	42.9	42.9
1.5	45.5	45.5	45.5	45.5	45.5	45.5
1.6	48.1	48.1	48.1	48.1	48.1	48.1
1.8	53.0	53.5	53.5	53.5	53.5	53.5
2.0	57.5	56.5	59.0	59.0	59.0	59.0
2.2	61.5	63.0	64.5	64.5	64.5	64.5
2.4	65.5	67.5	69.5	70.0	70.0	70.0
2.6	(69.0)	72.0	74.5	75.0	75.5	75.5
2.8	(72.5)	76.0	79.5	80.0	80.5	81.0
3.0	(32.5)	79.5	84.5	85.0	85.5	86.5
3.5	(88.5)	(87.5)	95.5	97.0	98.0	99.0
4.0		(95.0)	10.5	108	110	112
4.5		(101)	150	119	122	125
5.0		(107)	123	129	133	137
5.5			(131)	138	143	149
6.0			(138)	146	152	161
6.5			(144)	(154)	161	173
7.0			(150)	(161)	169	184
7.5			(155)	(168)	177	195
8.0				(174)	(185)	206
9.0				(185)	(198)	226
10				(195)	(209)	244
11					(219)	261
12					(229)	273
